車載設備EN50155標準電磁兼容測試要求有哪些？車載設備機車車輛設備EN50155標準電磁兼容測試同樣也是考核受試產品兩個方面的檢測項目，一個是抗干擾試驗EMS類，一個是發射試驗EMI部分。
檢測項目：
1、機箱端口抗擾度試驗：
射頻電磁場輻射、射頻電磁場數字通信裝置抗擾度、靜電放電試驗，
抗擾度機箱機柜端口
| 序號 | 環境現象 | 實驗要求 | 基礎標準/試驗配置 | 性能判據 | 說明 | |
| 6.1 | 射頻電磁場輻射 | 80MHz～800MHz；20V/m(方均根值）；1MHz，80%AM | 未調制 載波 | GB/T 17626.3 | A | 試驗嚴酷度定義采用非調 制載波方均根值 a+b |
| 6.2 | 射頻電磁場，數字通信裝置 | 800MHz～1000MHz；20V/m(有效值）；1kHz，80%AM | A | 試驗嚴酷度定義采用非調 制載波方均根值 b | ||
1 400 MHz~2 000 MHz 10 V/m（方均根值） 1 Hz.80%AM | ||||||
| 2 000 MHz~2 700 MHz； 5 V/m（方均根值） 1 kHz，80%AM | ||||||
5 100 MHz~6 000 MHz； 3 V/m（方均根值）； 11 kHz，80%AM | ||||||
| 6.3 | 靜電放電 | 士6 kV；士8kV | 接觸放電 空氣放電 | GB/T17626.2 | B | |
2、電源輸入端口抗擾度試驗：
射頻共模、電快速瞬變脈沖群、浪涌試驗
交流輔助電源輸入端口（額定電壓方均根值不大于400 V）
| 序號 | 環境現象 | 試驗要求 | 基礎標準/試驗配置 | 性能判據 | 說明 | ||||
| 4.1 | 射頻共模 | 0.15 MHz~80 MHz； 10 V（方均根 1kHz，80%AM 源阻抗：150Ω | 未調制載波 | GB/T17626.6 | A | 試驗嚴酷度定義采用非調制有效值， | |||
| 4.2 | 電快速瞬變脈沖群 | 土2 kV；5/50 ns； 5 kHz | 峰值Tr/Th 重復頻率 | GB/T17626.4 | A | 直接耦合h | |||
| 4.3 | 浪涌 | 1.2/50 s士2 kV 42 Ω 0.5 F； 士1 kV 42 Ω 0.5 F； | 開路試驗電壓線-地，線-線 | GB/T17626.5 | B | 所有低于給定嚴酷等級的試驗等級均應進行測試，每個等級應按極性順序進5個脈沖測試而非交替極性測試。電快速瞬變脈沖群和浪涌試驗應在GB/T 25119定義的最大持共電條件下進 | |||
3、信號、通信端口控制端口抗擾度：
射頻共模、電快速瞬變脈沖群、浪涌試驗；

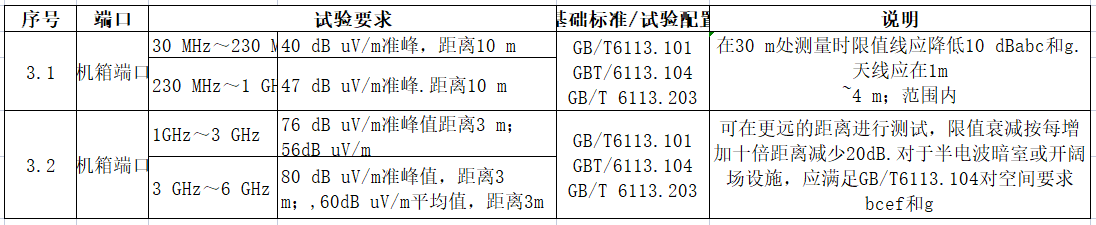

4、EMI電磁兼容發射試驗：
電源端子騷擾電壓（傳導發射）、機箱端口發射試驗（輻射發射試驗）。
發射機箱端口
EMS抗擾度部分檢測判據：
靜電放電、浪涌沖擊試驗采用的是判據B級，輻射抗擾度、脈沖群、傳導抗擾度采用A級判定要求114檢測網。
關于輻射抗擾度和輻射發射測試頻率：
對于EN50155，EN50121-3-2測試頻率均要求達到高頻6GHz。
浪涌試驗的測試波形：
采用的是1.2/50us波形，42Ω的輸出阻抗0.5uF耦合電容。
需要注意的是EN50155電磁兼容要求按照EN50121-3-2標準進行試驗，其實兩個標準的檢測項目和測試要求是相同的，114檢測網 另外，車載設備也就是GB/T24338.4-2018的檢測項目和要求，英文標準不太便于查看，可以看GBT24338.4的中文檢測標準。
