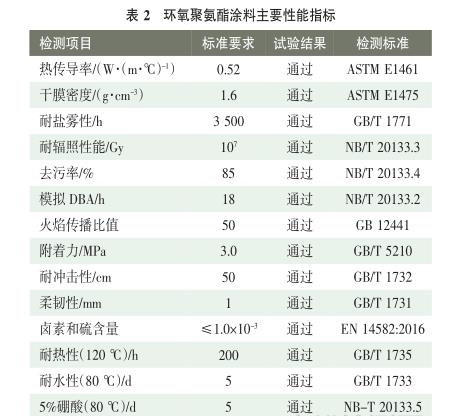

研制出的環(huán)氧聚氨酯性能優(yōu)異，能夠滿足核電涂料的要求。將漆膜按照標準制板進行檢測，參照第三代核電涂料標準，主要項目檢測結(jié)果見表2。

固化劑對漆膜性能的影響

胺類固化劑能夠使環(huán)氧基團的三元環(huán)打開繼而發(fā)生加成反應(yīng)，形成空間立體結(jié)構(gòu)，但是其原子之間的鍵能普遍較低，熱分解活化能較低，所以固化后的環(huán)氧樹脂耐熱性相對較差，同時這種環(huán)氧樹脂漆膜脆性大韌性差；另外胺類固化劑與環(huán)氧樹脂反應(yīng)后分子鏈側(cè)鏈上還含有羥基等極性基團，這些基團會影響漆膜的耐水性^[7]。

是E20環(huán)氧樹脂分別與聚酰胺固化劑和異氰酸酯固化劑的性能比較結(jié)果。從中看出聚酰胺固化劑形成的漆膜具有較高的附著力，但是模擬DBA性能不如異氰酸酯固化劑形成的漆膜，這主要是因為耐熱性和耐水性，尤其是耐水性上的差別，使用異氰酸酯作為固化劑的漆膜耐水性要遠優(yōu)于使用聚酰胺固化劑的漆膜，這是因為異氰酸酯固化后減少了體系中的羥基等極性鍵的數(shù)量，可以有效地提高體系的耐熱性和耐水性等性能，進而提高模擬DBA性能；同時可以看到使用異氰酸酯作為固化劑的漆膜具有更好的柔韌性，這是因為異氰酸酯與環(huán)氧樹脂中的羥基交聯(lián)固化的氨基甲酸酯結(jié)構(gòu)可以改善漆膜的韌性。

不同分子結(jié)構(gòu)的固化劑會給漆膜帶來不同的性能，芳香族固化劑由于結(jié)構(gòu)中含有苯環(huán)最耐核輻射；脂肪族固化劑提供的碳鏈使漆膜具有較好的柔韌性。本試驗采用二苯基甲烷二異氰酸酯（MDI）與亞甲基二異氰酸酯（HDI）以不同比例復(fù)配，目的是使漆膜能夠兼具耐輻射性和柔韌性，試驗結(jié)果見表4所列。發(fā)現(xiàn)m（MDI）∶m（HDI）=1∶1時，涂層同時具有良好的耐輻照性能和機械性能。

 樹脂對漆膜性能的影響

任何涂料中樹脂體系是最重要的一部分。環(huán)氧樹脂擁有優(yōu)異綜合性能的同時耐輻照性能優(yōu)良，現(xiàn)對不同類型的環(huán)氧樹脂形成的環(huán)氧聚氨酯漆膜進行附著力、耐沖擊性、彎曲和耐化學(xué)品性的試驗。

環(huán)氧樹脂E-12和異氰酸酯固化劑形成的漆膜具有最好的耐介質(zhì)性，但是柔韌性較差，這主要是因為在常溫情況下，異氰酸酯固化劑主要是與羥基反應(yīng)而不是與環(huán)氧基進行反應(yīng)，而E-12分子鏈較長，所以每個分子上的羥基數(shù)量較多，這就導(dǎo)致了E-12環(huán)氧樹脂相較于其他兩個樹脂的交聯(lián)密度大，更高的交聯(lián)密度帶來更好的耐溶劑性的同時也會降低漆膜的機械性能。相對應(yīng)的，E-44因為每個分子鏈上羥基較少，交聯(lián)密度較低，所以它的柔韌性較好，但是耐介質(zhì)性能不佳。綜合考慮，E-20環(huán)氧樹脂形成的環(huán)氧聚氨酯漆膜具有較好的機械和耐介質(zhì)性能。

顏填料對漆膜性能的影響

顏填料在耐輻射涂料中十分重要，每種體質(zhì)顏料和功能顏料以及顏基比對涂層的耐輻射性能、防火性能、去污性能、防腐性能影響很大。值得注意的是，顏填料必須對核輻射穩(wěn)定，制成的涂料中不應(yīng)含有鈷、鎘、銻和鍶等經(jīng)核輻射后會轉(zhuǎn)變成具有放射性的元素。同時根據(jù)核電站建設(shè)的要求，顏填料中也不應(yīng)含有鹵族和硫元素以免對結(jié)構(gòu)造成腐蝕損傷。另外我們選擇顏填料的時候要注意去污性和耐輻照性能的平衡，盡量選一些對去污性影響小的耐輻照顏填料，減少耐輻照顏填料對去污性能的影響。

鈦酸鉀對漆膜性能的影響

耐輻照性能是涂料的關(guān)鍵指標，添加能夠吸收輻照的顏填料可以一定程度的保護有機涂層結(jié)構(gòu)減少分解，使涂層保持原來的性能。鈦酸鉀中的鈦原子可以有效地吸收輻照射線，減緩對有機涂層的損害，同時化學(xué)性質(zhì)十分穩(wěn)定，可以提高漆膜的熱穩(wěn)定性，而且鈦酸鉀可以替代部分鈦白，一定程度減少了粉料用量。從表6中可以看出，隨著鈦酸鉀含量增加，涂層的耐輻照性能不斷提高，但是考慮到去污性能的要求，顏填料越少越好，所以鈦酸鉀含量10%即可達到較好效果。

業(yè)務(wù)咨詢：0755-27907896

統(tǒng)一客服熱線：400 0199 838

聯(lián)系人：蔡先生/劉小姐

地址：深圳市寶安區(qū)航城街道九圍社區(qū)強榮東工業(yè)區(qū)E2棟2樓

訊科檢測竭誠為您服務(wù)！
