剃齒刀是直齒和斜齒漸開線圓柱齒輪的一種精加工刀具。剃齒時，剃齒刀的切削刃沿工件齒面剃下一層薄金屬，可以有效的提高被剃齒輪的精度和齒面質量；并且加工效率高，刀具壽命長，大批量生產中等精度圓柱齒輪時應用最廣泛的一種加工刀具。

1.剃齒刀試件的選取及外觀檢驗

從客戶處要回的失效剃齒刀中隨機抽取了4件，檢測情況如表1～表4所示。

表1  失效刀具崩刃情況對比

表2  剃齒刀試件化學成分分析

表3  剃齒刀試件硬度檢測表(用HR-150A型洛氏硬度計檢測)

表4  剃齒刀試件顯微硬度檢測表（用恒一F-700型維氏顯微硬度計檢測）

2.剃齒刀試件金相組織檢測

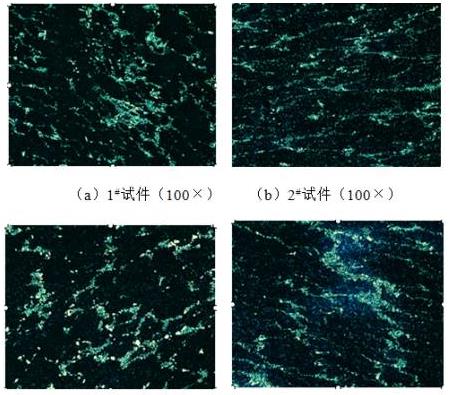

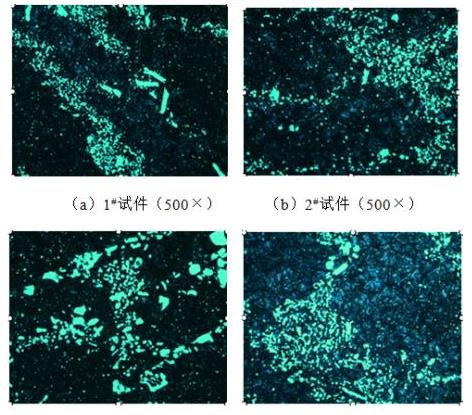

檢測情況如圖1和圖2所示。檢測情況匯總?cè)绫?所示。

表5 檢測情況匯總

3.碳化物堆積與偏析情況分析及應對措施

高速鋼的鑄態組織往往由魚骨狀Ld，中心黑色的δ共析以及白亮的M+г，組成。高速鋼鑄態組織中的碳化物分布是極不均勻的。特別是存在著魚骨狀的萊氏體，是影響高速鋼工藝性能和使用性能的關鍵因素。高速鋼中的共晶碳化物（即一次碳化物）和部分從奧氏體中析出的碳化物（即二次碳化物）即使加熱到很高的溫度也不會發生溶解。只能靠軋制和鍛造來改變其形狀和分布。而這種碳化物的形狀，尺寸和分布情況，對高速鋼刀具的性能和使用壽命有很大影響。當碳化物呈現大顆粒或者大堆積狀態時，刀具容易出現崩刃和折斷。在相同的加熱條件下，碳化物集中的地方合金元素聚集，造成局部熔點降低。容易出現局部位置過熱或者過燒，同時碳化物和合金元素聚集的地方由于過冷奧氏體穩定。降低了局部位置的Ms點，使得在同一刀具的不同局部的組織轉變出現了有先有后的順序，增大了組織應力使得開裂傾向增大。必須通過軋制和鍛造將粗大的聚集態共晶碳化物打碎使其均勻分布，才能改善其性能。

高速鋼鋼錠通過軋制成為鋼材時由于變形程度的不同碳化物的破碎程度和分布情況也不相同，碳化物尺寸越大其偏析程度也越高。因此對于尺寸比較大的要求碳化物均勻性比較高的刀具，僅僅通過熱軋是不能滿足要求的。則對于高速鋼的改鍛勢在必行。必須多次反復鐓粗拔長才可以使碳化物破碎成均勻細小的孤立顆粒。

鍛造的設備噸位偏小時，鍛打力量不能夠傳遞到中心，致使中心部位的碳化物不能被擊碎，偏析程度不能夠得到改善。而當鍛造設備噸位過大，鍛打力度偏大時候又容易出現鍛造裂紋。在鍛造比小于16時，隨著鍛造比的增大其碳化物偏析的級別迅速下降，一般取10左右為最好。適用于制造簡單薄餅形狀刀具的改鍛方法為單向鐓粗法，可在鋼材的碳化物偏析級別和鍛件要求的碳化物偏析級別接近時采用，毛坯長徑比一般小于3。單向反復鐓拔不會使材料中心的金屬流到外層來。可保證表層金屬碳化物分布比較細小均勻，適用于鍛打這種切削刃齒在圓周表面的刀具。

4.鹽浴脫氧質量分析及措施

可以看出1#試樣和4#試樣的刃齒表層硬度低于切削齒中部硬度和心部硬度，有表層脫碳的可能性存在。根據表4的硬度檢測情況看刃齒從最表層到內層顯微硬度明顯不均勻，這和高速鋼冶煉過程中的材質偏析和碳化物偏析以及堆積程度有關；圖1和圖2的金相檢測結果也驗證了該點。表4的檢測結果中1#試樣和4#試樣的刃齒表層硬度沒有低于切削齒心部硬度，與表3的結果不能很好吻合，這可能和維氏硬度到洛氏硬度的換算值與直接用洛氏硬度計的測量值之間存在誤差有關。
