檢測(cè)原理
在規(guī)定的試驗(yàn)溫度、濕度與拉伸速度下，通過(guò)對(duì)塑料試樣的縱軸方向施加拉伸載荷，使試樣產(chǎn)生形變直至材料破壞。記錄下試樣破壞時(shí)的最大負(fù)荷和對(duì)應(yīng)的標(biāo)線間距離的變化情況。
檢測(cè)指標(biāo)

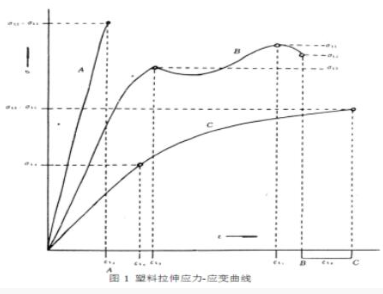

拉伸強(qiáng)度、屈服強(qiáng)度、斷裂伸長(zhǎng)率、泊松比和彈性模量。

檢測(cè)標(biāo)準(zhǔn)
塑料：ASTM D638 TSO 527-2 GB/T 1040.2
薄膜及片材:ASTM D882 ISO 527-3 GB/T1040.3
橡膠和彈性體:ASTM D412 ISL37 GB/T 528

拉伸試樣
（1）試樣的形狀和尺寸
標(biāo)準(zhǔn)方法規(guī)定使用四種型號(hào)的試樣。
（2）i樣的選擇
熱固性模塑材料：用1型。
硬板材料：用11型（可大于170mm）。
硬質(zhì)、半硬質(zhì)熱塑性模塑材料：用11型，厚度d=（4±0.2）mm軟板、片材：用11型，厚度ds2mm塑料薄膜：用N型。（3）對(duì)試樣的要求
0試樣表面應(yīng)平整、無(wú)氣泡、裂紋、分層、無(wú)明顯雜質(zhì)相加工損傷等缺陷，有方向性差異的試片應(yīng)沿縱橫方向分別取樣。
②硬板厚度ds10mm時(shí)，以原厚作為試樣的厚度；當(dāng)厚度d210mm時(shí)，應(yīng)從一面機(jī)械加工成10mm
③測(cè)試彈性模量，用厚4-10mm的11型試樣或用長(zhǎng)200mm、寬15mm的長(zhǎng)條試樣。
④每組試樣不少于5個(gè)。
