目前國(guó)家標(biāo)準(zhǔn)G B/T?3481—1997《齒輪輪齒磨損和損傷術(shù)語(yǔ)》中沒有包含齒輪隨機(jī)斷裂這一詞條，但在齒輪使用中經(jīng)常出現(xiàn)輪齒隨機(jī)斷裂現(xiàn)象。描述了輪齒隨機(jī)斷裂的形貌；論述了產(chǎn)生隨機(jī)斷裂的原因；給出了隨機(jī)斷裂的分類和多個(gè)實(shí)例；并提出了預(yù)防輪齒隨機(jī)斷裂的具體措施。建議在修訂國(guó)家標(biāo)準(zhǔn)時(shí)增加齒輪隨機(jī)斷裂詞條。
輪齒折斷（斷裂）是一種危險(xiǎn)性很大的最終失效形式。在GB/T 348l—1997《齒輪輪齒磨損和損傷術(shù)語(yǔ)》（ISO 10825：1995）中，將輪齒的斷裂（折斷）細(xì)分為以下幾種：過載折斷、疲勞折斷、剪斷和抹斷。標(biāo)準(zhǔn)中沒有包含輪齒經(jīng)常出現(xiàn)的隨機(jī)斷裂。

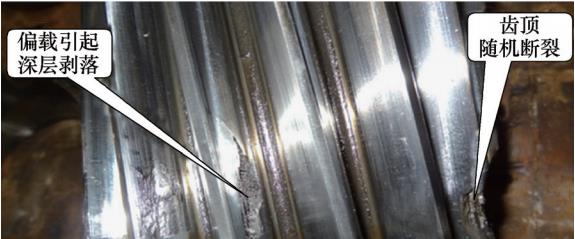

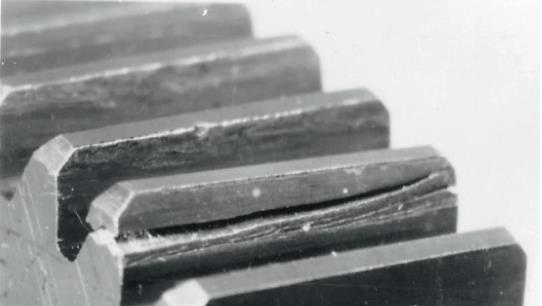

1 輪齒的隨機(jī)斷裂是指不與齒根圓角截面有關(guān)的輪齒斷裂。斷裂部位隨輪齒缺陷、損傷或過高的有害殘余應(yīng)力的位置而定，如圖1所示。從圖1可以看出，正常的彎曲疲勞斷裂的斷裂線都起源于30°切線點(diǎn)附近；而如果輪齒腰部出現(xiàn)嚴(yán)重?fù)p傷，例如深層剝落，就會(huì)產(chǎn)生很大的應(yīng)力集中而引發(fā)隨機(jī)斷裂。齒頂?shù)碾S機(jī)斷裂多數(shù)是由于熱處理缺陷和齒輪偏載造成的。
齒輪輪齒發(fā)生隨機(jī)斷裂的原因很多，主要有： 1）隨機(jī)斷裂通常是由于輪齒缺陷、點(diǎn)蝕、剝落或其他應(yīng)力集中源在該處形成過高局部應(yīng)力集中引起的。 2）夾雜物、細(xì)微磨削裂紋等輪齒缺陷在交變應(yīng)力作用下，裂紋不斷擴(kuò)展導(dǎo)致輪齒隨機(jī)斷裂。 3）不當(dāng)熱處理造成的過高殘余應(yīng)力也能引起輪齒的局部斷裂。 4）載荷過大，或輪齒修形不到位，引起嚙入沖擊載荷過大，都會(huì)造成隨機(jī)斷裂。 5）輪齒偏載造成的齒面損傷會(huì)引起輪齒腰部或輪齒根部的隨機(jī)斷裂。 6）較大的異物進(jìn)入嚙合處也會(huì)使局部輪齒斷裂。
上一篇：塑料薄膜防霧性試驗(yàn)方法
下一篇：YY0505-2012對(duì)醫(yī)療電氣設(shè)備EMC抗擾度試驗(yàn)要求
- 市場(chǎng)監(jiān)管總局將對(duì)充電寶、鋰電池等實(shí)施CCC認(rèn)證管理
- 日本修訂食品和食品添加劑標(biāo)準(zhǔn)
- 無(wú)線電設(shè)備指令2014/53/EU新規(guī)發(fā)布
- 科威特CITRA宣布暫停進(jìn)口僅支持2G和/或3G的電信終端設(shè)備
- 《汽車內(nèi)飾用消費(fèi)后回收聚碳酸酯（PC-PCR）專用料》等2項(xiàng)團(tuán)體標(biāo)準(zhǔn)
- 歐盟推遲實(shí)施網(wǎng)絡(luò)安全法規(guī)
- 注意！歐盟RoHS指令新增一項(xiàng)關(guān)于鉛的豁免
- EN 14350 歐標(biāo)兒童飲水設(shè)備安全標(biāo)準(zhǔn)
- 歐盟公布對(duì)RoHS指令的最新修訂
- 家用電動(dòng)洗衣機(jī)電磁兼容測(cè)試條件及申請(qǐng)方法
